先說三個重點
殘積型鋯礦含泥量高、礦物表面污染重，磁選靜電分離EPC工程必須在前端配置強力洗礦和干燥預處理，否則干法分離設備根本無法正常運行
EPC工程涵蓋設計、采購、施工、調試全流程，核心設備包括高梯度磁選機和高壓靜電分選機，兩者配合實現鋯英石與雜質的精準分離
工程交付的關鍵指標是鋯英石精礦ZrO?≥65%、回收率≥85%，達不到這兩個數字的EPC都是不合格的
殘積型鋯礦是個讓人又愛又恨的礦種。品位不錯，ZrO?含量通常在2-5%之間，儲量也夠大。但礦石風化程度高，粘土含量15-30%，礦物表面被鐵質薄膜和粘土包裹，選別難度比海濱砂礦高出一大截。
殘積型鋯礦磁選靜電分離EPC工程就是專門解決這個問題的。E是設計（Engineering），P是采購（Procurement），C是施工（Construction），三者打包成一個交鑰匙工程。業主不用操心技術細節，驗收的時候看到合格精礦就行。
殘積型鋯礦項目跟海濱砂礦項目有個本質區別——工藝流程的定制化程度太高了。
海濱砂礦的工藝已經標準化了，設備選型基本可以套模板。殘積型礦石的風化程度千差萬別，有的礦主要是高嶺石質粘土，有的是蒙脫石質，有的含鐵質膠結物多。每一種礦的洗礦強度、磨礦細度、磁選場強、靜電分離參數都不一樣。
讓一個沒有經驗的業主自己搞設計、拼湊設備、現場調試，大概率要翻車。要么設計參數不對、設備選型不匹配，要么各段銜接出問題，整條線跑不順。最穩妥的方式是找一家有經驗的公司做EPC總包——從工藝流程設計到設備制造采購，再到土建安裝和聯動調試，全部由總包方負責，業主只需要提供原礦數據和驗收標準。
一套設計合理的殘積型鋯礦磁選靜電分離EPC工程，從簽約到投產通常在8-12個月。其中設計階段1.5-2個月，設備制造采購3-4個月，土建施工和設備安裝交叉進行3-4個月，調試和試運行1-2個月。
殘積型鋯礦的工藝方案設計，核心思路是“先洗后選、濕干結合”。具體分五個作業段。
第一段：洗礦脫泥

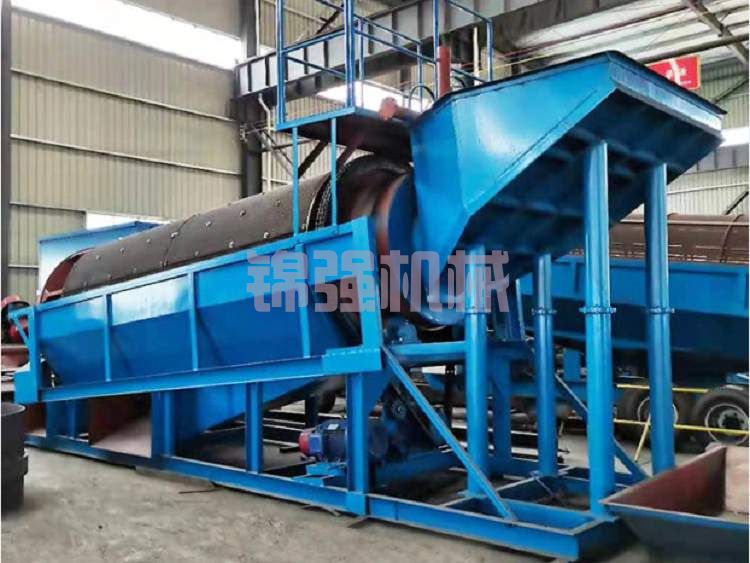

這是殘積型鋯礦特有的工序。用兩級洗礦把粘土礦物從礦石顆粒表面剝離。第一級用滾筒洗石機，加水高速旋轉，打散粘土團塊并脫除大部分泥質。第二級用槽式擦洗機，高濃度礦漿中顆粒互相摩擦，把殘留在鋯英石和脈石顆粒表面的薄膜徹底剝離。
洗礦后的礦漿進入脫泥旋流器或脫泥斗，-0.045mm的礦泥被脫除，這部分泥漿進濃密機處理。脫泥底流（含粗砂和重礦物）進入下一段。
第二段：重選預富集

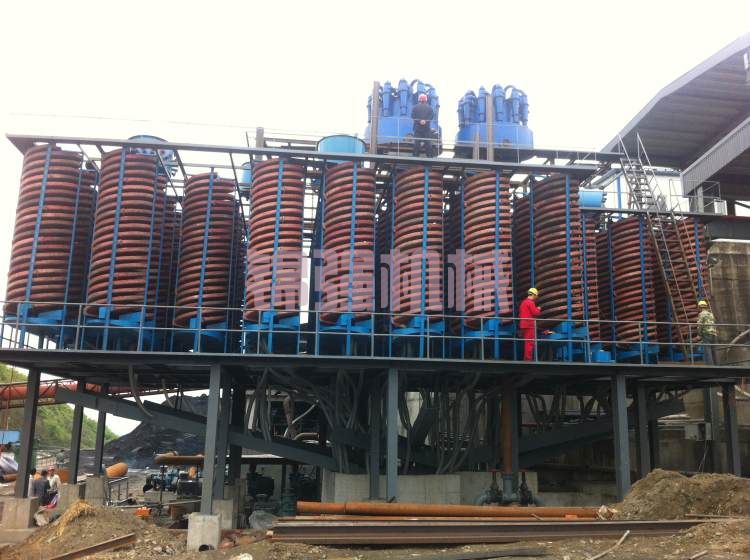

脫泥后的礦漿用螺旋溜槽做粗選，重礦物被富集，輕礦物作為尾礦排出。粗選的拋尾率約65-75%，重礦物富集比從原礦的3-5%提升到35-50%。
重選段也配置搖床做精選，進一步提高重礦物精礦的品位到55-70%（重礦物含量）。重選精礦就是后續磁選靜電分離的入料，含水率約15-20%。
第三段：脫水干燥
重選精礦經過濃縮機、過濾機、轉筒干燥機的三級脫水，含水率降到1%以下。干燥溫度控制在120-140℃，溫度控制精度是這段的關鍵指標。
干燥后的物料經過冷卻筒降溫到40-50℃，然后進入磁選靜電分離段。
第四段：磁選除雜
干燥物料先經過“弱磁+強磁”兩段分選。弱磁選（場強0.25-0.35T）去除磁鐵礦和粗粒鈦鐵礦。強磁選（場強1.2-1.4T）去除獨居石、石榴石和細粒鈦鐵礦。
磁選段的非磁性產品（鋯英石+金紅石）的Fe?O?含量要控制在0.5%以下，這是對電選段的基本保障。
第五段：靜電分離
高壓靜電分選機利用鋯英石和金紅石導電性差異做最終分離。采用三段作業設計——粗選段回收鋯英石為主，精選段提升品位，掃選段降低尾礦損失。
靜電分選的電壓設定在20-25kV，電極間隙25-45mm可調，滾筒轉速100-180轉/分鐘。三段作業的參數獨立設定，保證最終的鋯英石精礦品位達到ZrO?≥65%，回收率≥85%。
高梯度強磁選機是磁選段的心臟設備。針對殘積型鋯礦的特點，選型要考慮兩個特殊因素：一是入料中細粒級含量高（-0.075mm占比較大），要求磁介質的絲徑要細，通常選用Φ1.5-2.0mm的導磁不銹鋼棒；二是入料中可能存在微量粘土殘留，磁介質要有易清洗的設計，配備自動高壓水反沖洗系統。
強磁選機的背景場強最好在1.2-1.5T之間可調，這樣能根據不同批次的入料含鐵量靈活調節。背景場強偏低時除鐵不徹底，偏高時可能帶出部分細粒鋯英石造成損失。
高壓靜電分選機的選擇更講究。滾筒電極的材質要選用耐磨不銹鋼，表面硬度高、導電性好。電暈電極和靜電電極的材料用鎢絲或不銹鋼絲，鎢絲耐高溫但脆，不銹鋼絲韌性好但損耗略快。
靜電分選機的電源要選用高頻高壓直流電源，相比傳統的工頻電源，高頻電源的電壓紋波小，分選穩定性更高。電壓調節范圍要覆蓋15-30kV，輸出電流不小于30mA。
靜電分選段的給料系統也是關鍵。干燥后的物料在輸送過程中容易重新吸潮，要在給料斗和給料槽設置保溫加熱裝置，保持物料溫度在35-45℃之間，防止水分凝結在顆粒表面影響導電性。
一個典型的殘積型鋯礦磁選靜電分離EPC工程，總包方提供的服務包括：
工程設計階段：工藝流程圖（PFD）、設備布置圖、管道布置圖、電氣原理圖、自動化控制方案、土建條件圖。
設備采購階段：全套工藝設備（螺旋溜槽、搖床、磁選機、靜電分選機、干燥機等）、輔助設備（泵、風機、輸送機、除塵器）、電氣和控制柜、儀表和閥門。
施工安裝階段：設備基礎施工指導、設備安裝、管道連接、電氣接線、儀表調試。
調試運行階段：單機空載調試、單機帶料調試、聯動空載調試、聯動帶料調試、72小時連續運行考核、操作人員培訓。
交付驗收標準：處理能力≥設計值的95%；鋯英石精礦ZrO?≥65%；鋯英石回收率≥85%（或雙方約定的其他值）；設備運行穩定，連續72小時無重大故障；環保指標達標（粉塵排放≤30mg/Nm3，廠界噪音≤65dB）。
華南地區某殘積型鋯礦，原礦ZrO?品位2.8-3.2%，含泥量22%，粘土類型以高嶺石為主，伴有少量鐵質膠結物。業主選擇EPC總包模式建設年產6000噸鋯英石精礦的選廠。
設計方案：兩級洗礦（滾筒洗石機+槽式擦洗機）+旋流器脫泥+螺旋溜槽兩段粗選+搖床精選+濃縮過濾干燥+弱磁強磁兩段除雜+三段靜電分選。
主要設備配置：Φ1500螺旋溜槽24臺、搖床8臺、Φ1.5×12m轉筒干燥機1臺、立環高梯度磁選機（1.3T）2臺、高壓靜電分選機（三段）6臺。
工程周期：設計2個月，設備制造3.5個月，土建施工和設備安裝交叉進行4個月，調試1.5個月，共計11個月交付投產。
運行指標：原礦處理量35t/h，鋯英石精礦品位ZrO? 65.8%，回收率87.2%，金紅石精礦TiO? 91.5%作為副產品。噸原礦加工成本26元，項目投資回收期約16個月。
一套中等規模（年產5000-8000噸鋯英石精礦）的殘積型鋯礦磁選靜電分離EPC工程，總投資約2500-4500萬元。
投資構成大致如下：工藝設備約1000-1500萬元（磁選機、靜電分選機占大頭，約600-900萬；重選和干燥設備約300-500萬；輔助設備約100-150萬）；土建工程約600-1000萬元（廠房、基礎、尾礦庫、辦公設施）；安裝工程約300-500萬元（設備安裝、管道、電氣）；設計及調試費用約200-300萬元；其他費用（不可預見、預備費）約200-300萬元。
不同規模和配置的投資差異很大。處理量越小單位投資越高，配置全部進口設備比國產設備高出30-50%，自動化程度高的比常規控制高出15-25%。
選EPC模式的好處不用多說——省心、風險轉移、交期可控。業主不必自己去湊齊設計、設備、施工三撥人，總包方統一協調。
但EPC也有它的風險，主要風險在合同條款的約定上。有些總包方為了中標，把報價壓得很低，然后靠“增項收費”賺錢，業主簽完合同才發現一堆額外費用。還有一種風險是總包方對殘積型鋯礦的工藝經驗不足，設備選型偏離實際，投產后指標達不到要求。
規避這些風險的辦法有三條。一是在發標前做充分的選礦試驗，用實際礦樣驗證工藝流程的可行性，把試驗數據作為工程設計的依據。二是在合同里明確約定精礦品位和回收率的驗收標準，把設備性能考核和付款節點掛鉤，指標達不到不收尾款。三是選擇有殘積型鋯礦項目實際業績的工程公司，至少看過兩個以上類似項目的運行現場再簽約。
如果滿足以下條件，EPC是值得考慮的模式：項目規模中等以上（投資超過1000萬元）、業主團隊缺乏選礦專業背景、對工期有明確要求、希望將技術風險轉移給總包方。
如果項目很小（投資200萬以下）、業主自身有技術團隊、不急于投產，自行采購設備+聘請顧問指導安裝調試可能更經濟。
把你的礦石樣品和項目規模需求發過來。先做選礦試驗，確定洗礦強度、磨礦細度、磁選靜電分離的最佳參數。用試驗數據做工程方案設計，然后出詳細報價。我們不壓價沖標，只做能達標的工程。驗收指標寫入合同，投產達標才算完工。
