本文速覽

河沙鋯礦分離生產線采用重選拋尾富集、磁選分組、電選提純三段式技術路線，相比海濱砂礦生產線多一道脫泥環節，用于應對河流沉積帶來的細泥問題。河沙鋯礦屬于河流沖積型砂礦，原礦品位較低，氧化鋯品位通常百分之零點五到二點五，含泥量百分之五到十，粒度分布零點零五到零點五毫米，選礦難度介于海濱砂礦和殘積型砂礦之間。采用重選預先拋尾，可拋除百分之九十八以上的脈石礦物，鋯礦物損失控制在百分之五左右。經過完整聯合流程，可獲得氧化鋯品位大于百分之六十五的鋯英石精礦，綜合回收率百分之七十四以上。

河沙鋯礦與海濱砂礦的差異

河沙鋯礦的成因跟海濱砂礦不一樣。河流把含鋯英石的巖石風化碎屑從上游搬運到下游，在河道轉彎處、流速減緩的地方沉積下來，形成沖積型砂礦。它的特點是礦物解離度不如海濱砂礦高，含泥量比海濱砂礦高但遠低于殘積型砂礦，粒度分布比海濱砂礦寬。

河沙鋯礦的典型參數是原礦中重礦物含量百分之二到五，氧化鋯品位百分之零點五到二點五，含泥量百分之五到十，粒度分布零點零五到零點五毫米且分布較寬，部分鋯英石顆粒與脈石連生。這些參數直接決定了生產線的配置方向。含泥量高了需要增加脫泥環節，否則螺旋溜槽槽面被細泥糊住分帶不清晰。粒度分布寬了意味著單一設備難以覆蓋全粒級，粗粒和細粒需要分別用不同型號的溜槽和搖床處理。

從選礦指標來看，河沙鋯礦的鋯英石回收率通常在百分之八十五到九十之間，重選精礦氧化鋯品位約百分之四十五到五十二，噸礦加工成本約十五到二十二元。

分離生產線的總體架構

河沙鋯礦分離生產線采用重選、磁選、電選三段聯合流程。整條線從前往后走，大致是準備作業、重選粗選富集、重選精選提純、脫水干燥、磁選分組、電選分離這么幾段。

比重分選之所以能成立，核心依據是不同礦物之間的密度差異。鋯英石密度四點六到四點七克每立方厘米，鈦鐵礦四點四到五點零，金紅石四點二到四點三，獨居石四點九到五點五，而石英只有二點六五。有用礦物與脈石之間一點八到二點零的比重差，讓重選設備能在流膜中快速把重礦物和輕礦物分開。

但問題在于，這些重礦物彼此之間的密度差沒那么大。鋯英石和金紅石只差零點四，鋯英石和鈦鐵礦差零點一。單靠重選可以大量拋掉石英砂，但分不開鋯英石和金紅石。所以重選完成粗富集之后，還要配合磁選分離鈦鐵礦、電選分離鋯英石和金紅石。

準備作業：篩分脫泥分級

河沙鋯礦的準備作業需要比海濱砂礦多一道脫泥，但不需要殘積型砂礦那樣強力洗礦。

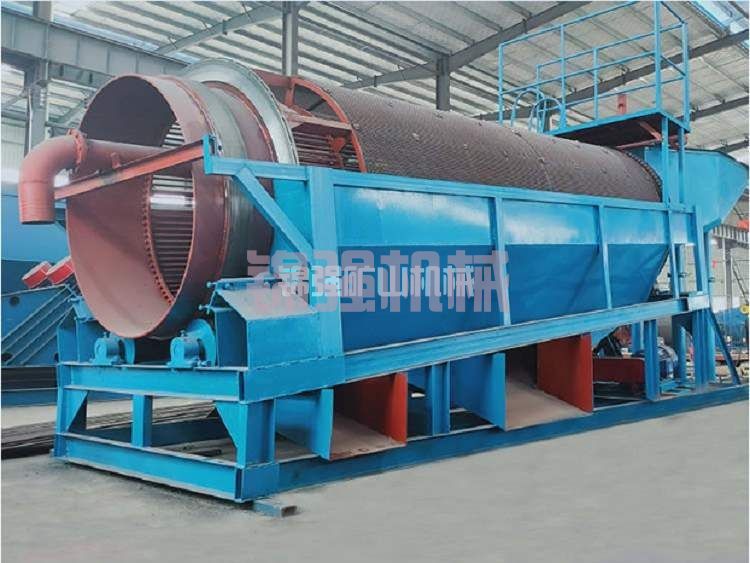

原礦采掘后先過振動篩或格篩，篩孔十到二十毫米，去除礫石和大塊雜物。篩下物料進入水力旋流器，直徑二百五十到三百五十毫米，把零點零四五毫米以下的細泥脫除。脫泥后的底流進入螺旋分級機，加水調漿到適合重選的濃度，百分之二十五到二十八。

脫泥環節是河沙鋯礦準備作業的關鍵。不脫泥，螺旋溜槽的槽面容易糊。脫泥粒度過粗，會損失細粒級的鋯英石。脫泥粒度一般控制在零點零四五毫米，如果原礦中零點零四五毫米粒級的鋯英石含量較高，可以適當放寬到零點零三毫米。

重選段：螺旋溜槽加搖床組合

調漿后的礦漿進入螺旋溜槽粗選段。河沙鋯礦的粒度比海濱砂礦寬，建議用直徑一千二百毫米緩降型，螺距五百四十毫米，讓細粒重礦物有足夠時間沉降。

粗選段配置為兩段粗選加一段掃選。一段粗選的尾礦進入二段粗選再回收一次，二段粗選的尾礦進入掃選段兜底，掃選精礦返回一段粗選。三段配合下來，拋尾率百分之七十到七十五，重礦物回收率百分之九十到九十五。

螺旋溜槽是重選段的絕對主力，5LL-1200型單頭處理量四到六噸每小時。它結構簡單、無動力消耗、操作維護方便，特別適用于分選粒度零點三到零點零二毫米的鋯英石、金紅石等礦物。

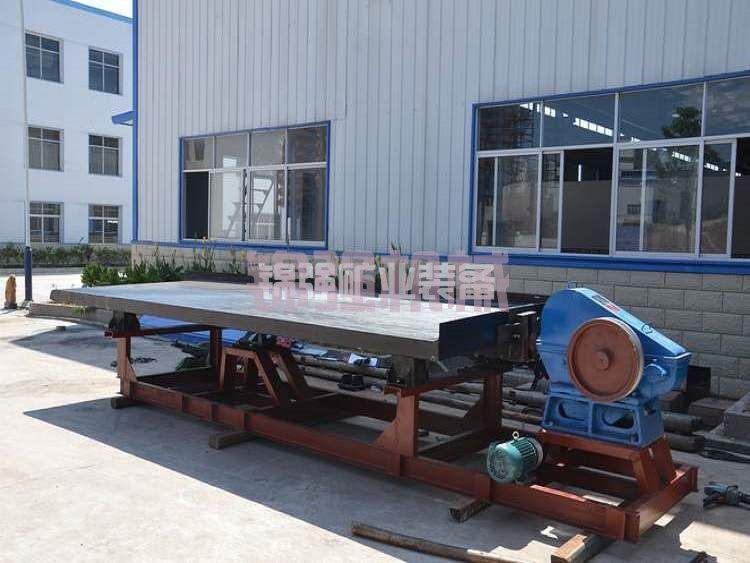

粗選精礦進入搖床精選段。由于河沙鋯礦的粒度分布寬，搖床配置需要分路走。加水力分級機或小直徑旋流器把物料分成零點一毫米以上和以下兩個粒級，零點一毫米以上走粗砂床，零點一毫米以下走細砂床。搖床配置為粗選加精選兩段。6-S搖床處理量零點五到一點二噸每小時每臺。搖床通過床面的不對稱往復運動與橫向沖洗水流，不同密度的礦粒間會呈現出清晰的扇形分帶。通過調節床面傾角、沖程沖次及給水量，可精準控制分選帶寬度與礦物遷移速度。

脫水干燥段

搖床產出的精礦含水率高，而后續磁選和電選設備要求入料含水率必須低于百分之一。濃縮和干燥是濕法作業轉向干法作業的必經之路。

精礦先進入濃縮機脫水，底流濃度達到百分之四十五到五十五后進入過濾機，濾餅含水率降至百分之八左右。然后進入滾筒干燥機烘干，溫度控制要嚴格，出料含水率低于百分之一，溫度四十到五十攝氏度。

磁選段：按磁性分組

干燥冷卻后的物料進入磁選段。磁選段的任務是按磁性把不同礦物分組。

先用弱磁選機分離磁鐵礦和強磁性鈦鐵礦，這部分可以作為鈦精礦副產品。再用強磁選機分離獨居石等弱磁性礦物。剩下非磁性礦物主要是鋯英石和金紅石的混合物。磁選段可選用CTB1024永磁筒式磁選機和SLon立環高梯度磁選機。

磁選段做得好，后續電選就順暢。磁選不徹底，電選始終調不穩，因為入料中的磁性礦物含量變化會讓電選機找不到穩定的分選參數。

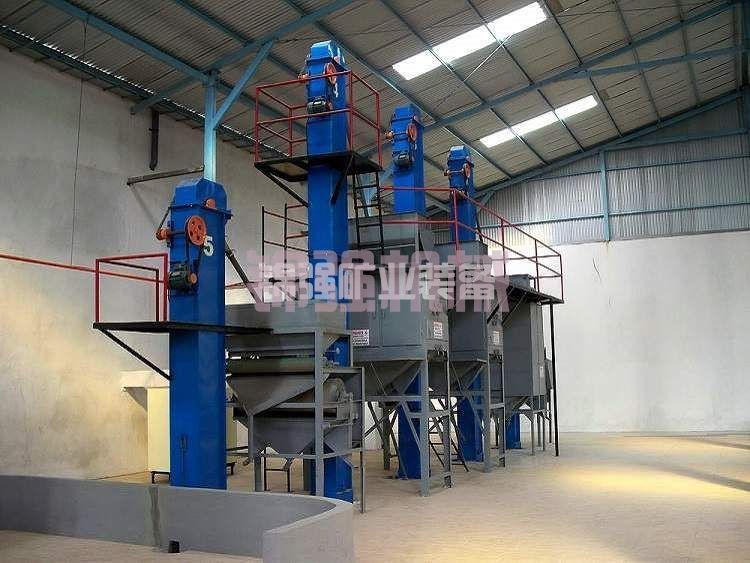

電選段：鋯英石與金紅石的最終分離

重選和磁選都沒辦法把鋯英石和金紅石徹底分開，因為兩者比重接近且都是非磁性礦物。電選利用的是導電性差異，金紅石是半導體，在高壓電場中能導電，鋯英石是絕緣體，基本不導電。

高壓電選機的工作電壓范圍二十到四十千伏。導體礦粒金紅石的電荷經輥筒快速傳走，在離心力作用下拋離輥筒。非導體礦粒鋯英石的電荷不易傳走，吸附在輥筒表面被毛刷刷下。經過粗選和精選兩道電選后，非導體部分就是鋯英石精礦，氧化鋯品位可以達到百分之六十五以上。YD-31200高壓電選機是常用的電選設備。

不同規模的生產線配置

河沙鋯礦分離生產線的產能規模決定了設備配置和投資額度。

二十噸每小時的中型生產線，設備投資一百五十到三百萬元，占地六百到一千平方米，操作人員每班四到六人，投資回收期十二到二十四個月。核心設備配置包括螺旋溜槽八到十二頭、搖床六到十臺、磁選機三到五臺、電選機三到五臺。裝機功率二百到三百五十千瓦。

五十噸每小時的大型生產線，年處理原礦三十萬噸，設備投資五百到一千五百萬元。可產出鋯英砂精礦三千到一萬噸，綜合產值可觀。設備配置相應增加，螺旋溜槽十六到二十四頭，搖床十到二十臺。

對于起步階段的小型項目，純重選起步方案設備投資約二十五到三十萬，裝機功率三十到四十千瓦。加磁選段后總投資約五十三到五十六萬。

生產線選型要點

建一條河沙鋯礦分離生產線之前，有幾件事要搞清楚。

第一，原礦性質。河沙鋯礦的品位、含泥量、粒度分布、礦物組成直接決定流程設計和設備選型。不同河段的礦砂差異可能很大，不能照搬別人的方案。

第二，做選礦試驗。幾十公斤的代表性礦樣送到有資質的實驗室做重選、磁選、電選條件試驗，確定最佳流程和參數。不做試驗直接上設備，等于閉著眼睛開車。

第三，產品定位。精礦賣到什么地方、賣什么價，決定了精選段的配置精度和投資檔次。氧化鋯品位百分之六十五以上走化學冶煉或高溫熔煉路線，品位不達標只能用于陶瓷釉料或鑄砂，價格差好幾個檔次。

第四，場地條件。中型生產線占地六百到一千平方米，大型生產線占地一千到二千平方米。河沙鋯礦選廠通常靠近河道布置，方便原礦輸送和尾礦排放，但要考慮防洪和環保要求。

河沙鋯礦分離生產線的核心邏輯很清晰，脫泥解決含泥問題，螺旋溜槽加搖床搞定重選富集，磁選機搞定磁性礦物分組，電選機搞定鋯英石和金紅石的最終分離。每一段的任務和目標都不同，一段沒做好，后面的設備再先進也難出好指標。先搞清楚原礦性質，再按流程配設備算投資，這是最穩妥的路線。
